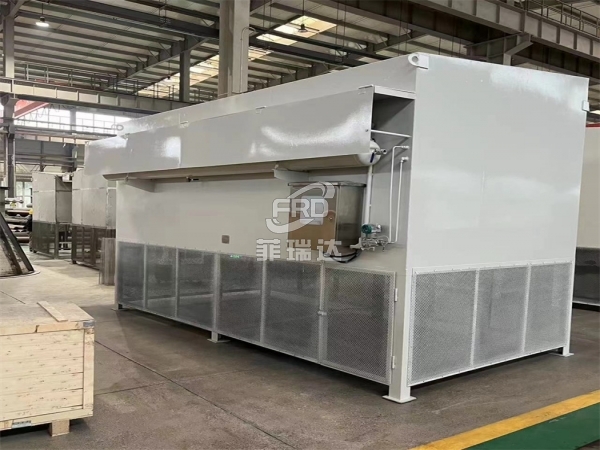

鋼廠高爐爐口ZKL系列自潔式空氣過濾器

產品概述

一、概述空氣動力設備吸入含有灰塵的空氣之后，將造成設備的磨損，吸入的灰塵會在風機葉片表面上結垢，造成設備中轉子的動平衡失衡精度下降，使其工作壽命大大減短，灰塵中的...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

概述　　

空氣動力設備吸入含有灰塵的空氣之后，將造成設備的磨損，吸入的灰塵會在風機葉片表面上結垢，造成設備中轉子的動平衡失衡精度下降，使其工作壽命大大減短，灰塵中的有害化學成分會使設備生銹、腐蝕。因而，空氣動力設備必須要配高精度空氣過濾器。
自潔式空氣過濾器是在國內外同類空氣壓縮機等進氣要求加以改進完善的，目前產品性能完全滿足了工業燃機高爐鼓風空氣壓縮機等進氣要求。

應用范圍　　

1、各行業各種類型的空壓站，小容量壓縮機可多臺合用，大容量一臺配一臺使用。
　　2、制氧站的原料空壓機。
　　3、鋼鐵廠的高爐鼓風機。
　　4、各種容量的燃氣輪機。
　　5、需較長時間運轉的柴油機。
　　6、化纖紡織工業的空調送風系統。
　　7、對空氣含塵量要求較高的集中空調系統。
　　8、化工行業溶液的污染及防治。（配套使用）

產品優特點　　

1、本產品可根據用戶要求在底部加集塵箱、防塵網、用水沖洗除塵法解決二次污染。
　　2、本設備由智能分配器控制，自潔方式有三種，即（1）定時；（2）壓差；（3）手動。
　　3、本設備可實現空氣過濾元件的自動清潔，使設備照常運行，而不影響其他過濾元件正常工作。
　　4、可在相對濕度100%的條件下正常工作。
　　5、過濾面積大，流速低，阻損小，并有液晶顯示阻損。
　　6、過濾元件使用壽命長。在一般環境條件下，過濾元件更換周期可達2年左右。
　　7、自動化程度高，主要元器件采用進口件，可實現無人操作。
　　8、反吹耗氣量少，一般為0.1～0.3m³/min(吸入狀態)；壓力為0.4～0.6Mpa。
　　9、設備重量輕，是布袋式同容量的1/3-1/2。
　　10、設計合理，實現無彎管設計，高層積木式組合型，安裝方便，快捷。
　　11、對本產品有特殊要求，本公司可根據客戶要求進行非標設計，滿足客戶需要。

結構及工作原理

1、結構原理圖：
⒈一級粗過濾箱　 11、反吹氣噴咀
⒉高效過濾筒　　 12、脈沖電磁閥
⒊密封墊圈　　　 13、油水分離器
⒋文氏管　　　　 14、編程控制器（PLC)
⒌凈氣管　　　　 15、控制儀
⒍集氣口　　　　 16、壓縮空氣入口
⒎凈氣出口管　　17、電源插頭
⒏負壓探頭　　　　　A、紅線為電路線
⒐負壓差控制儀　　　B、綠線為過濾過程
⒑負壓差報警器　　　C、黃線為自潔過程

過濾過程　　

含塵空氣經空氣壓縮機吸氣作用，從一級粗過濾箱①吸入，經過高效過濾筒②，由于重力慣性、擴散、接觸阻留等綜合作用，塵埃被吸附在高效過濾筒上，潔凈空氣通過密封墊圈③進入文氏管④，到凈氣室⑤匯合到集氣口⑥，再從凈氣出口管⑦被空壓機吸入。

自潔過程：

含塵空氣氣經過濾后，塵埃被吸附在高效過濾筒上，由PLC按設定時間順序進行反吹自潔過程，當阻損值超過600帕時，由PLC按差壓順序控制反吹自潔過程（反吹時間為0.1-0.2秒）。其它高效過濾筒照常工作，塵埃被反吹自潔下來。

技術參數表　

注：1、建議客戶按風機的標立×1.8~2.0進行選型，或與本公司工程師協商選型。
　　　2、可以根據客戶要求制造任何過濾空氣量的ZKL系列。

序號	項目\規格		ZKL 225	ZKL 300	ZKL 380	ZKL 500	ZKL 625	ZKL 900	ZKL 1000	ZKL 1250	ZKL 1500	ZKL 2100	ZKL 2500	ZKL 3000	ZKL 4400
1	空氣過濾量（m³/min吸入狀態）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
2	結構形式		單層
3	初阻損Pa		≤150
4	過濾精度（um/效率%）		≥1/99.96 ≥2/99.99 ≥3/100
5	消耗功率W		100						150
6	電源AC		220V
7	反吹氣量m³/min		0.1						0.2
8	反吹氣壓Mpa		0.4-0.6
9	外形尺寸 m	長	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6.0	6.0	9
10		寬	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.5	3	3.3	3.3
11		高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	3.75	3.9
12	模塊件數		1	1	1	1	1	1	1	1	1	1	1	1	1
13	質量t		1.6	1.9	2.0	2.4	2.8	3.2	3.7	4.2	4.7	6.0	7.0	8.5	12

序號	項目\規格		ZKL 5200	ZKL 6000	ZKL 7200	ZKL 7600	ZKL 8800	ZKL 12000	ZKL 14200	ZKL 16000	ZKL 17600
1	空氣過濾量（m³/min吸入狀態）		5200	6000	7200	8000	8800	12000	14200	16000	17600
2	結構形式		雙層
3	初阻損Pa		≤150
4	過濾精度（um/效率%）		≥1/99.96 ≥2/99.99 ≥3/100
5	消耗功率W		200
6	電源AC		220V
7	反吹氣量m³/min		0.3
8	反吹氣壓Mpa		0.4-0.6
9	外形尺寸 m	長	6.0	6.1	7.2	7.6	9	6.0	7.0	8.2	9
10		寬	3.3	3.3	3.3	3.3	3.3	6.6	6.6	6.6	6.6
11		高	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5
12	模塊件數		2	2	2	2	2	4	4	4	4
13	質量t		14	15	18	20	24	28	35	40	50
