脈沖布袋除塵器

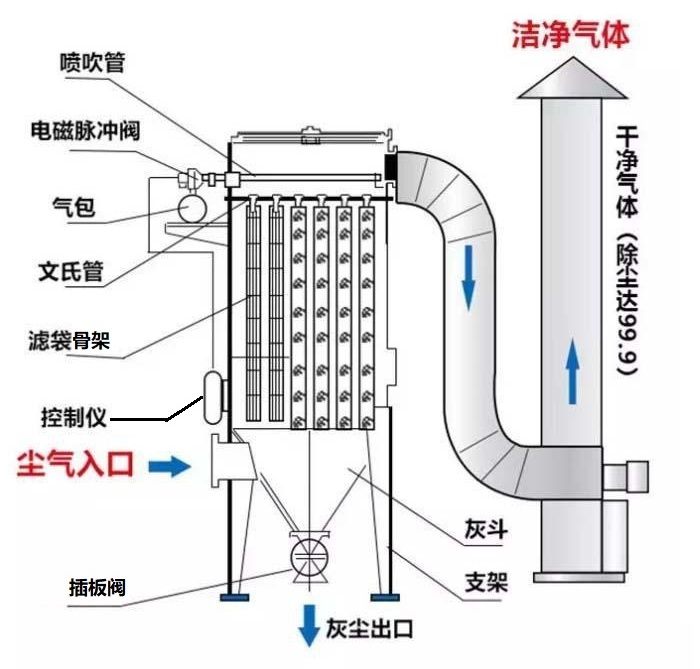

由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。
1、脈沖布袋除塵器按濾袋
1、脈沖布袋除塵器按濾袋 [2]不同直徑、每室濾袋的不同布置、過濾面積的不同，分成三種不同的系列，以室為單位組合成排，分成單排列和雙排列：
a.分單排和雙排，脈沖噴吹壓力可為低壓(0.2-0.3Mpa),亦可為高壓(0.4-0.5Mpa)，由用戶選用。
b.只有雙排布置，脈沖噴吹壓力一般設計為低壓(0.2-0.3Mpa)。
c.只有雙排布置，脈沖噴吹壓力為高壓(0.4-0.5Mpa)。 如用戶有特殊要求，亦可按用戶意見設計特殊型。
2、除塵器出口粉塵濃度一般允許為30g/Nm3以下，如有特殊要求，可按用戶要求設計。
3、脈沖布袋除塵設備分在線脈沖除塵器和離線脈沖布袋除塵器，其中在線脈沖布袋除塵較適用于比重大且干燥的粉塵。離線脈沖布袋除塵設備適用于比重小，有較小粘度和濕度的粉塵。
4、在線脈沖布袋除塵器清灰原理是單排或雙排壓縮空氣在負壓狀態下反吹布袋。離線脈沖布袋除塵器則是在無氣壓影響狀態下通過壓縮空氣反吹布袋。
